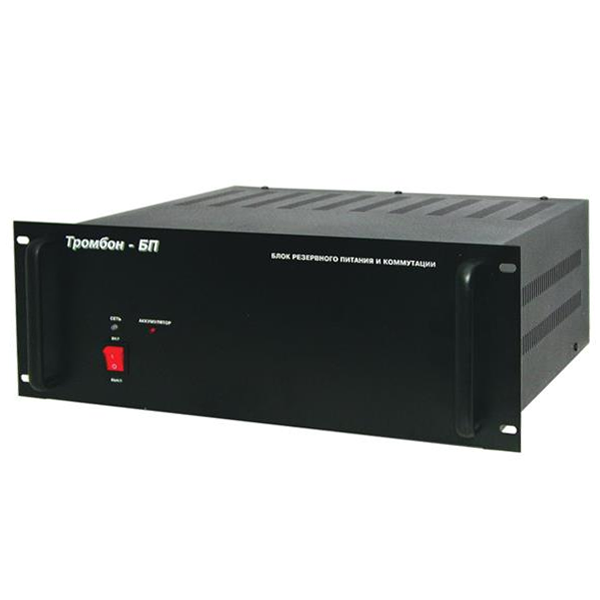

Тромбон-БП-21 Блок резервного питания
Блок резервного питания и коммутации, встроенные АКБ 21 Ач (6х7 Ач); напряжение питания 220 В, потребляемый ток 1,5 А, выходное напряжение на некоммутируемых выходах 24...28 В до 2 А, 12, 2...12,6 В до 2 А;выходное напряжение на коммутируемом выходе 24...28 В до 21 А, реле коммутации основного и резервного питания, контроль заряда АКБ с индикацией состояния, 438х433х132 мм, 3U, 24 кг
Назначение: блок резервного питания предназначен для обеспечения резервным низковольтным питанием (24-30В) усилителей высокой мощности (Тромбон – УМ4-360, Тромбон – УМ4-480, Тромбон – УМ4-600), входящих в состав системы оповещения и управления эвакуацией.
Блоки также используются для питания системы эвакуационного освещения и управления дополнительными техническими средствами: световыми указателями направления движения, замками дверей эвакуационных выходов, звуковыми излучателями, генераторами сирены и т.д.
Основные особенности ТРОМБОН-БП-21:
Блок обеспечивает резервным электропитанием любые компоненты системы оповещения и управления эвакуацией, рассчитанные на питание не стабилизированными напряжениями 24В.
Пределы изменения напряжения на выходе 24В при токе до 2А составляют от 24 до 28В.
В режиме работы от сети суммарная мощность, доступная на не коммутируемых выходах 24В составляет 70Вт. Допустимая мощность снижается до 60Вт при повышении напряжения питающей сети до 230В. При напряжении сети свыше 230В мощность снижается до 50Вт.
При превышении указанных ограничений электронная защита может отключить выходы.
В режиме работы от аккумуляторов Блок способен отдавать в нагрузку, с мощного коммутируемого выхода резервного питания 24В, ток до: 40А.
У Блока имеется встроенная система заряда и контроля состояния аккумуляторов, а также система контроля температуры каждой из установленных батарей.
Для обеспечения номинального заряда аккумуляторов, при работе от сети 220В ток с выхода резервного питания не должен превышать указанных мощностей.
Для расширения возможности применения прибора в составе систем оповещения у Блока имеется 2 шт. встроенных реле, позволяющие коммутировать напряжения в различные нагрузки (усилители, эвакуационные знаки безопасности, эвакуационное освещение, магнитные замки дверей и т.д.).
Технические характеристики:
Блок рассчитан на питание от сети переменного тока с напряжением / частотой - 220В / 50Гц
Максимальный ток, потребляемый Блоком от сети переменного тока 220В - 1,5А
Тип / напряжение / емкость встроенных аккумуляторных батарей - *AGM / 12В / 7А*Ч
Количество встроенных аккумуляторных батарей - 6
Емкость встроенных батарей (приведенная к выходу 24В) - 21А*Час
Порог срабатывания индикатора разряда аккумулятора - 20 - 21В
Количество и параметры выходов Блока питания:
Постоянное напряжение / максимальный ток на не коммутируемом выходе +24В - 24 - 28В / 2А
Постоянное напряжение / максимальный ток на не коммутируемом выходе +12В - 12,2 - 12,6В / 2А
Постоянное напряжение на коммутируемом выходе Блока +24В - 24 - 28В
Максимальный постоянный ток на коммутируемом выходе Блока +24В - 40А
Коммутируемый выход 220В / максимальный ток на выходе - 1 / 10А
Выход «АВАРИЯ» типа «Открытый коллектор» / максимальные напряжение / ток - 1/30В/ 1А
Выход «ПУ СК» типа «Открытый коллектор» / максимальные напряжение / ток - 1/30В/ 1А
Габаритные размеры Блока Ш/В/Г - (3U) 438/132/433мм
Масса Блока не более - 24Кг
Назначение: блок резервного питания предназначен для обеспечения резервным низковольтным питанием (24-30В) усилителей высокой мощности (Тромбон – УМ4-360, Тромбон – УМ4-480, Тромбон – УМ4-600), входящих в состав системы оповещения и управления эвакуацией.
Блоки также используются для питания системы эвакуационного освещения и управления дополнительными техническими средствами: световыми указателями направления движения, замками дверей эвакуационных выходов, звуковыми излучателями, генераторами сирены и т.д.
Основные особенности ТРОМБОН-БП-21:
Блок обеспечивает резервным электропитанием любые компоненты системы оповещения и управления эвакуацией, рассчитанные на питание не стабилизированными напряжениями 24В.
Пределы изменения напряжения на выходе 24В при токе до 2А составляют от 24 до 28В.
В режиме работы от сети суммарная мощность, доступная на не коммутируемых выходах 24В составляет 70Вт. Допустимая мощность снижается до 60Вт при повышении напряжения питающей сети до 230В. При напряжении сети свыше 230В мощность снижается до 50Вт.
При превышении указанных ограничений электронная защита может отключить выходы.
В режиме работы от аккумуляторов Блок способен отдавать в нагрузку, с мощного коммутируемого выхода резервного питания 24В, ток до: 40А.
У Блока имеется встроенная система заряда и контроля состояния аккумуляторов, а также система контроля температуры каждой из установленных батарей.
Для обеспечения номинального заряда аккумуляторов, при работе от сети 220В ток с выхода резервного питания не должен превышать указанных мощностей.
Для расширения возможности применения прибора в составе систем оповещения у Блока имеется 2 шт. встроенных реле, позволяющие коммутировать напряжения в различные нагрузки (усилители, эвакуационные знаки безопасности, эвакуационное освещение, магнитные замки дверей и т.д.).
Технические характеристики:
Блок рассчитан на питание от сети переменного тока с напряжением / частотой - 220В / 50Гц
Максимальный ток, потребляемый Блоком от сети переменного тока 220В - 1,5А
Тип / напряжение / емкость встроенных аккумуляторных батарей - *AGM / 12В / 7А*Ч
Количество встроенных аккумуляторных батарей - 6
Емкость встроенных батарей (приведенная к выходу 24В) - 21А*Час
Порог срабатывания индикатора разряда аккумулятора - 20 - 21В
Количество и параметры выходов Блока питания:
Постоянное напряжение / максимальный ток на не коммутируемом выходе +24В - 24 - 28В / 2А
Постоянное напряжение / максимальный ток на не коммутируемом выходе +12В - 12,2 - 12,6В / 2А
Постоянное напряжение на коммутируемом выходе Блока +24В - 24 - 28В
Максимальный постоянный ток на коммутируемом выходе Блока +24В - 40А
Коммутируемый выход 220В / максимальный ток на выходе - 1 / 10А
Выход «АВАРИЯ» типа «Открытый коллектор» / максимальные напряжение / ток - 1/30В/ 1А
Выход «ПУ СК» типа «Открытый коллектор» / максимальные напряжение / ток - 1/30В/ 1А
Габаритные размеры Блока Ш/В/Г - (3U) 438/132/433мм
Масса Блока не более - 24Кг
